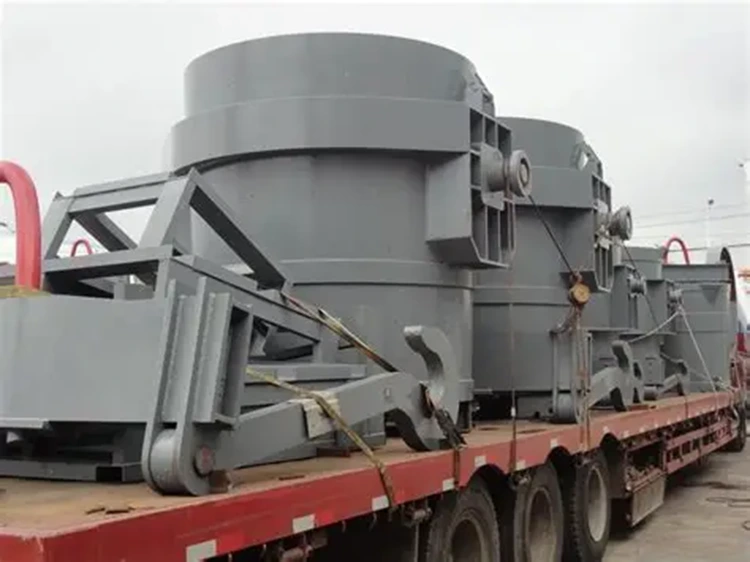

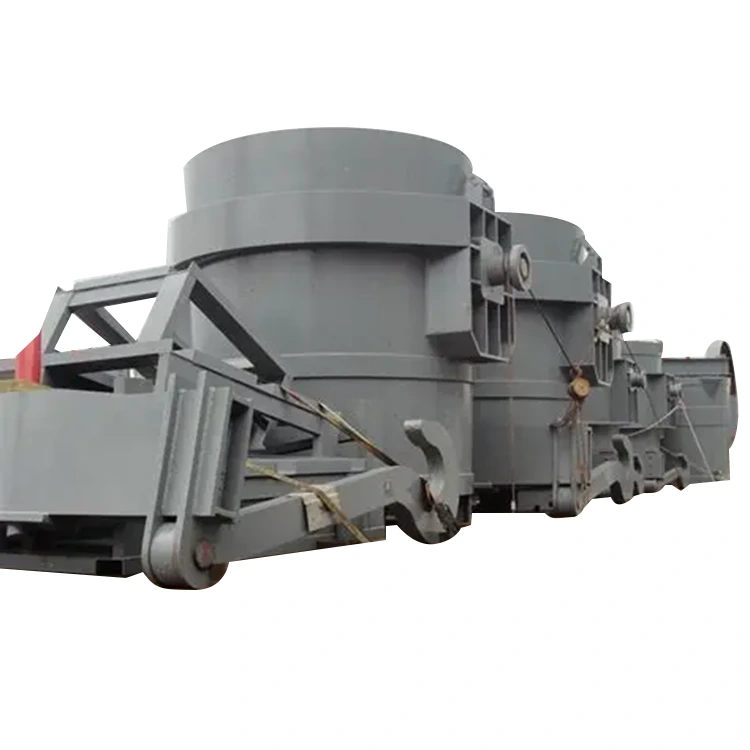

Tiltable Steel Ladle

Ladle keluli tiltible hidraulik yang cerdas ini merupakan peralatan teras untuk mencurahkan keluli cair yang tepat dalam industri metalurgi dan pemutus. Ia dibangunkan secara bebas oleh Yuexin Machinery Manufacturing Co., Ltd. dengan kerjasama Institut Reka Bentuk Metalurgi.  Ia mengamalkan reka bentuk bersepadu "pemacu hidraulik condong + kawalan sudut pintar + perlindungan keselamatan berganda," yang membolehkan pengangkutan yang stabil dan tepat 0-90 ° mencondongkan dan pelepasan keluli cair suhu tinggi pada 1500-1650 ℃.

Parameter Produk (Spesifikasi)

Ciri -ciri produk

Tilting yang tepat dan dikawal: Dilengkapi dengan injap servo dan sensor sudut elektro-hidraulik, membentuk sistem kawalan gelung tertutup, mencapai ketepatan kedudukan sudut ± 0.5 °; Menyokong kedua-dua mod operasi jauh dan tempatan, dan membolehkan pra-penetapan kedudukan sudut condong berbilang untuk menyesuaikan diri dengan senario menuangkan yang berbeza, mengawal kesilapan aliran pelepasan dalam ± 3%. Kekuatan struktur yang unggul: Badan ladle secara terperinci dilancarkan dari plat keluli berkekuatan tinggi Q960, dan menjalani pengesan kimpalan automatik dan kelemahan arka tenggelam, dengan kadar kelayakan kimpalan 100%; Trunnions dipalsukan dari keluli aloi 42CRMO, dan selepas rawatan haba, kekuatan tegangan adalah ≥1000MPa, mampu menahan beban gabungan semasa mencondongkan tanpa risiko ubah bentuk atau patah.

Perlindungan suhu tinggi yang komprehensif: Lapisan dalaman mengguna pakai struktur komposit "bata alumina tinggi alumina + lapisan haba-castable + lapisan anti-pemacu," dengan kandungan Al₂o₃ ≥90%, meningkatkan rintangan terhadap hakisan keluli cair sebanyak 60%; Bahagian luar badan ladle dilengkapi dengan jaket penyejukan air dan perisai haba, mengekalkan suhu dinding luar ≤60 ℃, dan sistem hidraulik mempunyai penutup pelindung suhu tinggi untuk memastikan operasi komponen yang normal.

Jaminan keselamatan yang ketat: Dilengkapi dengan kunci hidraulik dan mekanisme keselamatan ganda anti-jatuh mekanikal, secara automatik mengunci mekanisme pemotongan sekiranya berlaku kegagalan kuasa secara tiba-tiba; Dilengkapi dengan pengukuran suhu keluli cair, pemantauan tahap cecair, dan peranti penggera tekanan, memberikan maklum balas masa nyata mengenai status operasi, memenuhi standard Tahap 1 "Peraturan Pengeluaran Keselamatan Metalurgi."

Senario aplikasi

Digunakan secara meluas dalam metalurgi keluli (penukar/kelembapan elektrik cair keluli menuangkan, penambahbaikan penambahbaikan yang berterusan), pemutus berat (katil alat mesin besar, pemutus flange kuasa angin), pengeluaran keluli khas (keluli acuan, pemutus ketepatan keluli tahan karat), dan bidang lain. Ia amat sesuai untuk pengeluaran casting ketepatan yang memerlukan kelajuan menuangkan dan kawalan aliran yang tinggi, serta garisan pengeluaran automatik dengan pelbagai stasi berputar, memberikan sokongan teras untuk mencurahkan keluli cair yang cekap, selamat, dan tepat.

Butiran mekanisme hidraulik Butiran: pandangan dekat silinder hidraulik, injap servo proporsional elektro-hidraulik, dan struktur penghantaran gear dan rak, menunjukkan proses sambungan antara silinder dan trunnion; Menunjukkan kedudukan pemasangan sensor sudut, menerangkan logik kawalan gelung tertutup "maklum balas sensor - perintah pengawal - pelaksanaan silinder," menunjukkan kekuatan teknologi kawalan hidraulik jentera Yuexin.

Badan Ladle dan Lapisan Butiran: Pandangan yang diperbesarkan menunjukkan susun atur tulang rusuk yang mengukuhkan dan tanda pengesanan kecacatan kimpalan badan ladle, memaparkan struktur batu berlapis lapisan komposit; Pandangan dekat mengenai jurang splicing batu bata corundum dan rawatan lapisan anti-peepage, menerangkan kaedah penambat lapisan ke badan ladle, dan membandingkan kelebihan hayat perkhidmatan lapisan tradisional. Butiran Peranti Pengunci Keselamatan: Mempamerkan struktur dalaman kunci hidraulik dan mekanisme penyisipan dan penguncian pin anti-jatuh mekanikal, menerangkan prinsip kerja interlocking mekanisme keselamatan berganda; Tembakan penutup butang berhenti kecemasan dan cahaya penunjuk penggera menggambarkan prosedur pengendalian kecemasan sekiranya berlaku kerosakan secara tiba-tiba, menonjolkan keselamatan dan kebolehpercayaan peralatan.

Butiran kawalan pintar: Memaparkan terminal kawalan jauh dan panel operasi tempatan, butang fungsi pelabelan seperti pratetap sudut kecondongan, pelarasan kadar aliran, dan pemantauan status; Menjelaskan mekanisme hubungan antara peralatan dan sistem Bengkel MES, menyokong kebolehpercayaan data pengeluaran dan menunjukkan tahap automasi dan kecerdasan produk.
