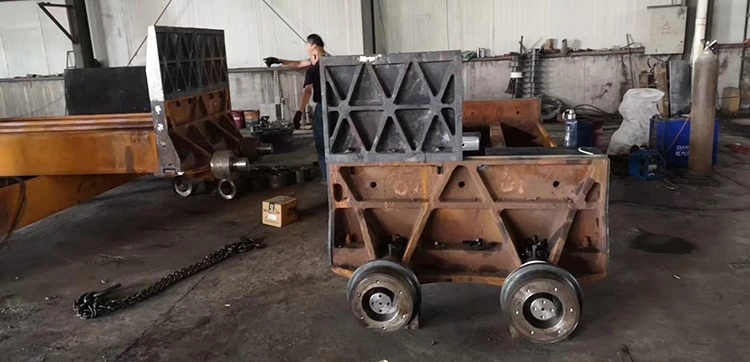

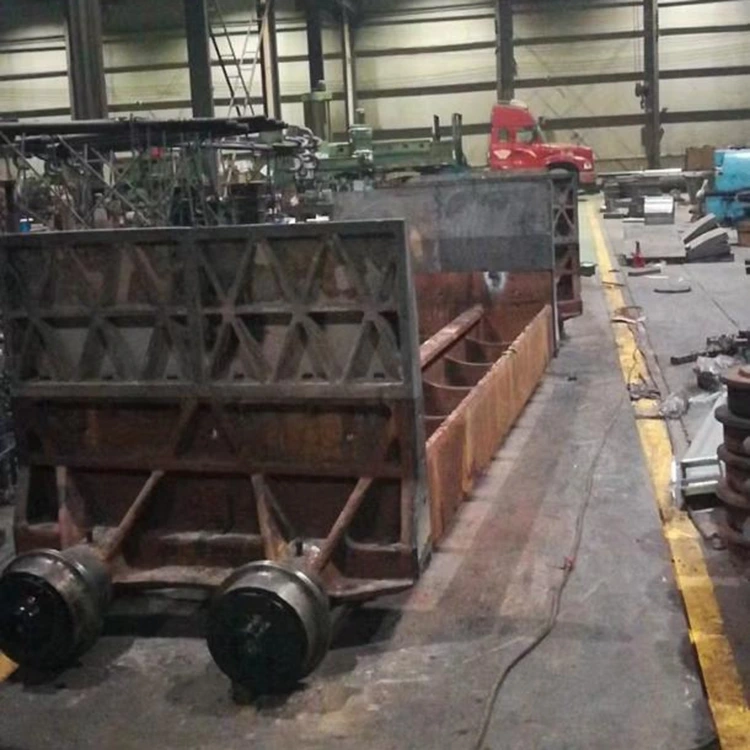

Troli sintering dua rasuk

Troli sintering dua kekuatan tinggi ini dari Yuexin adalah peralatan beban teras untuk garisan pengeluaran sintering keluli.  Ia dibangunkan secara bebas oleh Yuexin Machinery Manufacturing Co., Ltd. untuk keadaan operasi mesin sintering berskala besar, mengguna pakai reka bentuk bersepadu "struktur bearing beam-beam + bar parut tahan haus + pengedap fleksibel". Ia boleh mencapai sintering berterusan dan menyampaikan bahan mentah sintering seperti serbuk bijih besi pada suhu tinggi 1000-1300 ℃. Ia mempunyai kekuatan beban yang tinggi dan kadar kebocoran bahan yang rendah. Berbanding dengan troli rasuk tradisional, ketegaran strukturnya meningkat sebanyak 45%, dan hayat perkhidmatannya dilanjutkan sebanyak 60%, menjadikannya peralatan utama untuk mencapai pengeluaran yang cekap dan menjimatkan tenaga dalam bengkel sintering tumbuhan keluli.

Parameter Produk (Spesifikasi)

Ciri Produk dan Aplikasi

Ciri -ciri produk

Struktur balok dua kekuatan tinggi: bingkai troli sintering dua beam mengamalkan struktur kimpalan dua keluli berkekuatan tinggi Q690, dan menjalani rawatan penuaan secara keseluruhan untuk menghapuskan tekanan kimpalan, dengan kekuatan lentur sehingga 1200MPa; Rasuk silang dan longitudinal disambungkan menggunakan sendi mortise dan tenon, diperkuat dengan pengukuh, memastikan tiada ubah bentuk di bawah beban berat dan suhu tinggi, dan operasi troli yang licin dan tidak terhalang.

Bar parut dan pelepasan yang tahan haus yang sangat baik: Bar parut dibuang dari ZG35CR24NI7Sin tahan panas dan keluli tahan haus, dan permukaannya dirawat dengan aluminizing, meningkatkan rintangan memakai suhu tinggi sebanyak 50%; Bar parut mengamalkan reka bentuk susunan yang berperingkat, dengan kawasan pengudaraan lebih dari 35%, memastikan sintering seragam dan mengurangkan kebocoran bahan, dengan kadar kebocoran yang dikawal dalam 0.5%.

Prestasi pengedap yang sangat baik: Struktur pengedap komposit "Plate + Grafite" digunakan di antara troli, dan peranti pengedap sampingan dilengkapi di antara troli dan trek, dengan berkesan mengasingkan gas serombong sintering daripada bocor dan mengurangkan penggunaan tenaga; Komponen pengedap diperbuat daripada bahan elastik tahan suhu tinggi, dengan hayat perkhidmatan lebih dari 8000 jam, mengurangkan kos penggantian yang kerap. Kos operasi dan penyelenggaraan yang rendah: Roda troli sintering dua balok dipalsukan dari keluli aloi 42CRMO, dengan kekerasan permukaan HRC58-62 selepas rawatan pelindapkejutan.  Digabungkan dengan galas tahan suhu tinggi yang diimport, kadar kegagalan dikurangkan sebanyak 80%; Bar parut mempunyai reka bentuk pemasangan cepat, meningkatkan kecekapan penggantian sebanyak 70%, dan mengurangkan kos penyelenggaraan tahunan setiap troli sebanyak 40%.

Permohonan

Troli sintering dua balok digunakan secara meluas dalam garis pengeluaran sintering dalam industri keluli dan metalurgi, sesuai untuk pelbagai spesifikasi mesin sintering dari 180 hingga 600, menjalankan tugas-tugas bawa, menyampaikan, dan mengasah bahan campuran seperti serbuk bijih besi, bahan api, dan fliks.  Khususnya, ia digunakan di kawasan pengedaran bahan, kawasan pencucuhan, kawasan sintering suhu tinggi, dan kawasan penyejukan mesin sintering. Ia boleh disesuaikan dengan proses sintering yang berbeza, termasuk proses berasid dan alkali, dan sangat sesuai untuk keperluan pengeluaran sintering yang tinggi, berterusan perusahaan keluli besar, menyediakan sokongan peralatan teras untuk meningkatkan kualiti, kecekapan tenaga, dan pengurangan kos bijih yang disatukan.

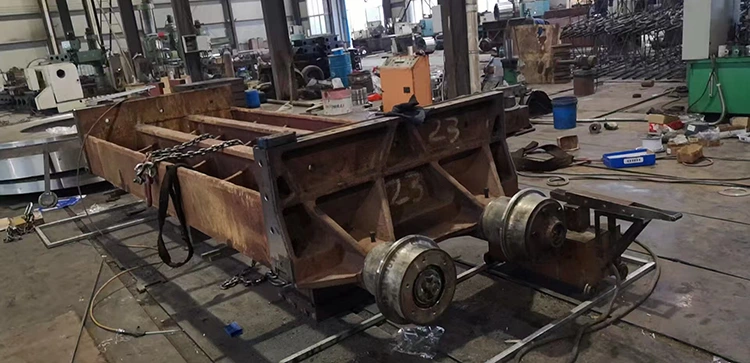

Butiran bingkai dua rasuk: pandangan penutupan lipit kimpalan, mengukuhkan susun atur tulang rusuk, dan struktur keseluruhan bingkai dua rasuk, mempamerkan tanda rawatan penuaan bingkai dan laporan ujian bahan; Menggambarkan proses sambungan antara rasuk berganda dan panel troli, membandingkan perbezaan ketegaran struktur dengan troli rasuk tunggal tradisional, menunjukkan reka bentuk struktur dan keupayaan teknologi kimpalan Yuexin.

Bar grate dan butiran pemasangan: Pandangan yang diperbesarkan dari tekstur pemutus, gloss lapisan aluminized, dan struktur susunan yang terhuyung-huyung dari bar parut, menerangkan prinsip pengudaraan dan anti-leakage bar parut; Mempamerkan struktur pemasangan snap-fit ​​bar parut, menjelaskan proses penggantian cepat, mengurangkan downtime untuk penyelenggaraan.

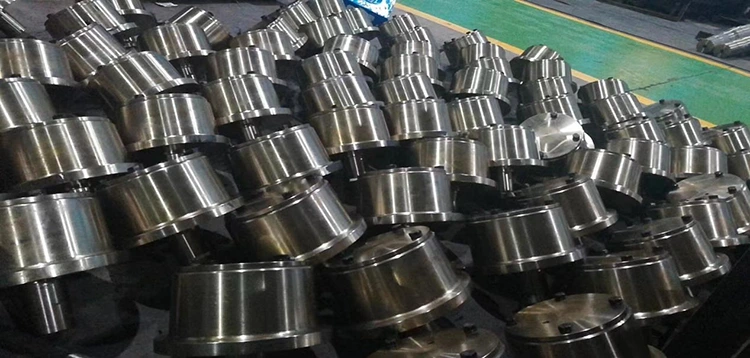

Set roda dan butiran pengedap: Menunjukkan proses penempatan roda dan struktur pengedap kerusi galas, menjelaskan kawalan ketepatan roda dan trek sesuai; Pandangan penutupan peranti pengedap komposit di antara troli, menjelaskan fungsi pampasan elastiknya pada suhu tinggi, mengurangkan kebocoran gas serombong dan kehilangan tenaga.

Rintangan haba dan butiran perlindungan: Menunjukkan salutan tahan suhu tinggi panel troli dan penebat haba dan langkah-langkah perlindungan bingkai, menjelaskan kawalan kesan suhu tinggi pada komponen teras troli; Menunjukkan antara muka peranti pembersihan troli, menerangkan skema pembersihan untuk bahan bijih sintered sisa, memastikan operasi stabil jangka panjang troli.
